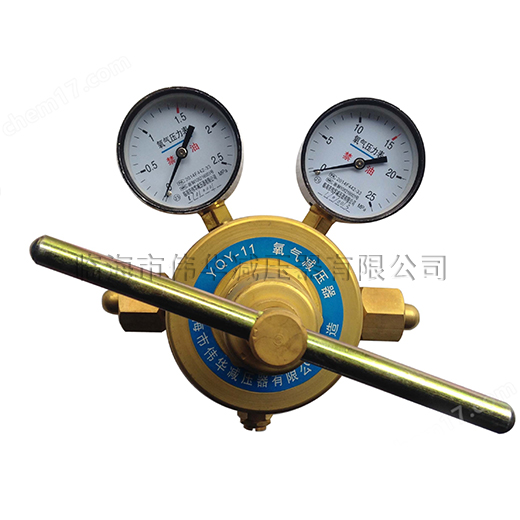

YQJ-11A单级双表氧气减压器

型号:YQJ-11A

介质:氧气

测量范围 0-25，0-2.5MPa

额定进口压力 15MPa

调节范围 0.1-1.6MPa

流量 100m3/h

输入螺纹 G5/8”

输出螺纹 G5/8”

重量 2.8kg

  （1）YQJ-11A单级双表氧气减压器工作原理：高压氧气从进口进入高压室A后通过活门3进入B室，进口压力由高压表1指示，B室的压力已在出厂时固定调节好，顺时针转动调节螺杆9，压缩弹簧10，传动弹簧垫块11、薄膜12和顶杆门，从而使活门14离开阀座，此时B室的中压氧气经过活问和阀座之间形成的节流间隙进入低压室C扩散减压，低压表如表示所需要的出口工作压力。为了防止减压失灵时输出压力过高，在中低压室装有安全活门D、E。

   （2）YQJ-11A单级双表氧气减压器调节操作：减压后的压力由调节螺杆拧动来调节，顺时针拧动，输出压力增高，反之降低。主要是改变弹簧所产生的弹力，致使薄膜下面与之平衡的氧气压力产生变化来达到所需要的工作压力，调整好工作压力后即可打开管路阀门。

（3）管道氧气减压器YQJ-11A单级双表的安全使用

   a安装到氧源控制板上以前，应检查连接螺纹是否适合。有无损坏，吹除接口内尘粒。
   b应先打开氧源开关，然后再旋紧减压器调压螺杆，以调节P出。减压器前的开关阀应缓慢打开，避免突然开大。
     c打开氧气瓶阀或减压器开关时应站在侧面，不应对着瓶口或减压器。
     d氧气减压器只能用于氧气，严禁与其它气体混用。
    e调压螺杆用久后可能拧动困难，此时应拧出螺杆，揩净螺杆及螺孔上的污垢，然后可抹一些抗氧化硅脂，延长使用寿命。严禁使用其它油脂。
     f减压器连接部分漏气为螺纹松动或垫圈损坏所致，安全活门漏气为垫片损坏或弹簧变形所致，盖子漏气系隔膜损坏，均应针对情况及时修理，不得带故障工作。
    g在调压螺杆松开状态下，出口压力表缓慢上升或出口有气流，此种现象称为自流或直风，主要为活门或活门座上有垃圾或损坏，应及时拆开修理或更换。
     h冰塞现象及处理
